Основные виды крепежа для запрессовки:



Шпилька запрессовочная резьбовая

запрессовочный крепеж - шпилька запрессовочная резьбовая

Шпилька запрессовочная гладкая

запрессовочный крепеж - шпилька запрессовочная гладкая

Втулка запрессовочная резьбовая

запрессовочный крепеж - втулка запрессовочная резьбовая

Гайка запрессовочная круглая

запрессовочный крепеж - гайка запрессовочная круглая

Гайка запрессовочная шестигранная (плоскозапрессовываемая)

запрессовочный крепеж - гайка запрессовочная шестигранная

Винт запрессовочный нетеряемый, невыпадающий

запрессовочный крепеж - винт нетеряемый

Стойка дистанционная

запрессовочный крепеж - стойка дистанционная



Каталог запрессовочного крепежа

(PDF - 3,8 Мb)

каталог запрессовочного крепежа



Условия для использования и установки запрессовочного крепежа в тонколистовые материалы



Для заготовки тонколистового металла:
Толщина — от 0,5мм (стандартно — от 0,7мм) в зависимости от выбранного типа крепежа, для каждого из которых по спецификации существует значение минимальной толщины. В листы толщиной более 4 мм запрессовочный крепеж монтируется редко.

ВВсе операции по обработке поверхности — анодирование, покрытие, окончательная обработка, покраска — должны быть проведены до установки запрессовочоных крепежных изделий.

Для отверстия под крепеж:
Отверстие для монтажа запрессовочных метизов может быть вырезано лазером, просверлено, пробито или отлито.
Диаметр отверстия должен соответствовать значению из спецификации с допуском +0,5мм/ — 0мм
Нельзя проводить операции зенковки отверстий и снятия заусенцев (к тому же это увеличивает время и стоимость всей процедуры монтажа), так как удаляемый в этом случае материал заготовки также затекает в зубчатые насечки и круговую канавку запрессовываемых элементов в процессе монтажа, а следовательно дополнительно упрочняет соединение крепежного элемента и тонколистовой заготовки.

Для запрессовываемого элемента:
Твердость материала запрессовываемого крепежного изделия должна быть больше твердости материала тонколистовой заготовки.

Для процедуры монтажа:
Наличие параллельно сжимающей силы, то есть пресса любой конструкции и сложности. Для запрессовочного крепежа, в отличие от развальцовочных резьбовых бонок, используется стандартный плоский пуансон.
Усилие запрессовки прикладывается плавно, чтобы вдавить запрессовываемые элементы крепежного изделия в отверстие заготовки. Любые ударные нагрузки использовать категорически запрещено — в этом случае не будет затекания материала листового металла в канавку и зубчатую насечку крепежного элемента, а значит и надежного соединения.






Запрессовочный крепеж для листового металла



Крепеж для запрессовки - это резьбовые элементы, которые плавно без удара вдавливаются в отверстия соответствующего размера в листовом металле или пластике.

Запрессовочный крепеж имеет посадочные пазы специальной формы, металл изделия деформируется и заполняет пустоты пазов крепежа, при этом образуя отличное и очень прочное соединение. Запрессовка производится возрастающим усилием до окончательного врезания накатки в металл основания.

Запрессовываемый крепёж применяется там, где требуется высокая точность и прочность соединения резьбового элемента и тонкостенного металла, где невозможно применить другую технологию.

При правильной запрессовке зубчатая кольцевая накатка, насечки, ребра или шестигранная головка препятствует проворачиванию запрессованного крепежа в материале заготовки. Таким образом, запрессовочный крепёж становится неотъемлемой частью обшивки, рамы, кронштейна или другого узла, в котором он установлен.

Также по сравнению со штампованной или накатанной или нарезанной резьбой запрессовочный крепеж имеет большую надежность и удерживающую способность. В основном такой крепеж используется в тех случаях, когда соединение должно иметь высокое сопротивление разрыву и кручению, а толщина металлических листов не достаточна для того, чтобы использовать другие виды крепежа для получения надежного соединения.

Запрессовочные изделия, установленные методом плавного прессования в просверленное или пробивное отверствие основного материала могут быть с внутренней или наружной резьбой. Запрессовочный крепеж обеспечивает неразборное соединение конструкции при помощи гаек и винтов.

Материалы запрессовочного крепежа: оцинкованная сталь, нержавеющая сталь (А2), алюминий.



Конструкции запрессовочного крепежа

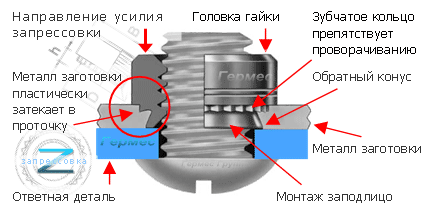

Типичная запрессовочная гайка

запрессовочный крепеж - гайка

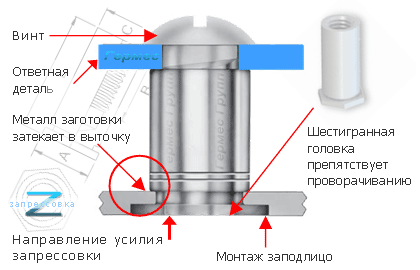

Типичная запрессовочная втулка

запрессовочный крепеж - втулка

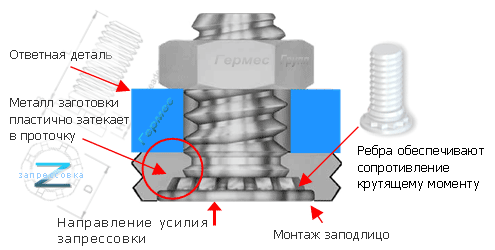

Типичная запрессовочная шпилька

запрессовочный крепеж - шпилька

Основные виды запрессовочного крепежа по форме

Запрессовочные гайки — стандартная, заподлицо, с плавающей резьбой, самопрошивная для печатных плат.

Запрессовочная резьбовая шпилька.

Запрессовочная втулка с шестигранной головкой — с глухой резьбой и сквозной резьбой.

Резьбовая шпилька для печатных плат, резьбовая втулка для печатных плат.



Преимущества запрессовочного крепежа:


• Крепеж для запрессовки обеспечивает прочное резьбовое соединение металлических листов толщиной более 020”/0.51мм.

• Для установки запрессовываемого крепежа достаточно любой параллельно сжимающей силы.

• Запрессовочный крепеж обеспечивает высокое сопротивление осевой нагрузке и сопротивление провороту.

• Перед установкой крепежа, не требуется дополнительная обработка отверстий, как например, зенкование и снятие заусенцев.

• С обратной стороны металлического листа запрессованный крепеж остается заподлицо с поверхностью.
• После применения не требуется повторного нарезания резьбы.

• Рентабельная технология монтажа запрессовочного крепежа.
