Приварной крепеж для конденсаторной сварки CD![конденсаторная сварка](image/line_RGB.gif) |
|
Приварной крепеж:
шпилька приварная -
втулка приварная -
контакт (лепесток) заземления приварной |
![приварной крепеж - шпилька приварная резьбовая](image/cd/privarnoi_krepej_shpilka_rezbovaya.jpg)
приварной
крепеж -шпилька приварная |
ШПИЛЬКА приварная резьбовая
PT
DIN
32501/3
Материал приварных шпилек резьбовых: сталь с омеднением,
нержавеющая сталь, алюминий, латунь.
Резьба приварных шпилек: М3 - М10.
Длина шпильки резьбовой:
6 мм - 60 мм. |
![приварной крепеж, приварные шпильки, крепеж CD](image/cd/privarnoi_krepezh.jpg)
Большой выбор
приварного крепёжа на складе.

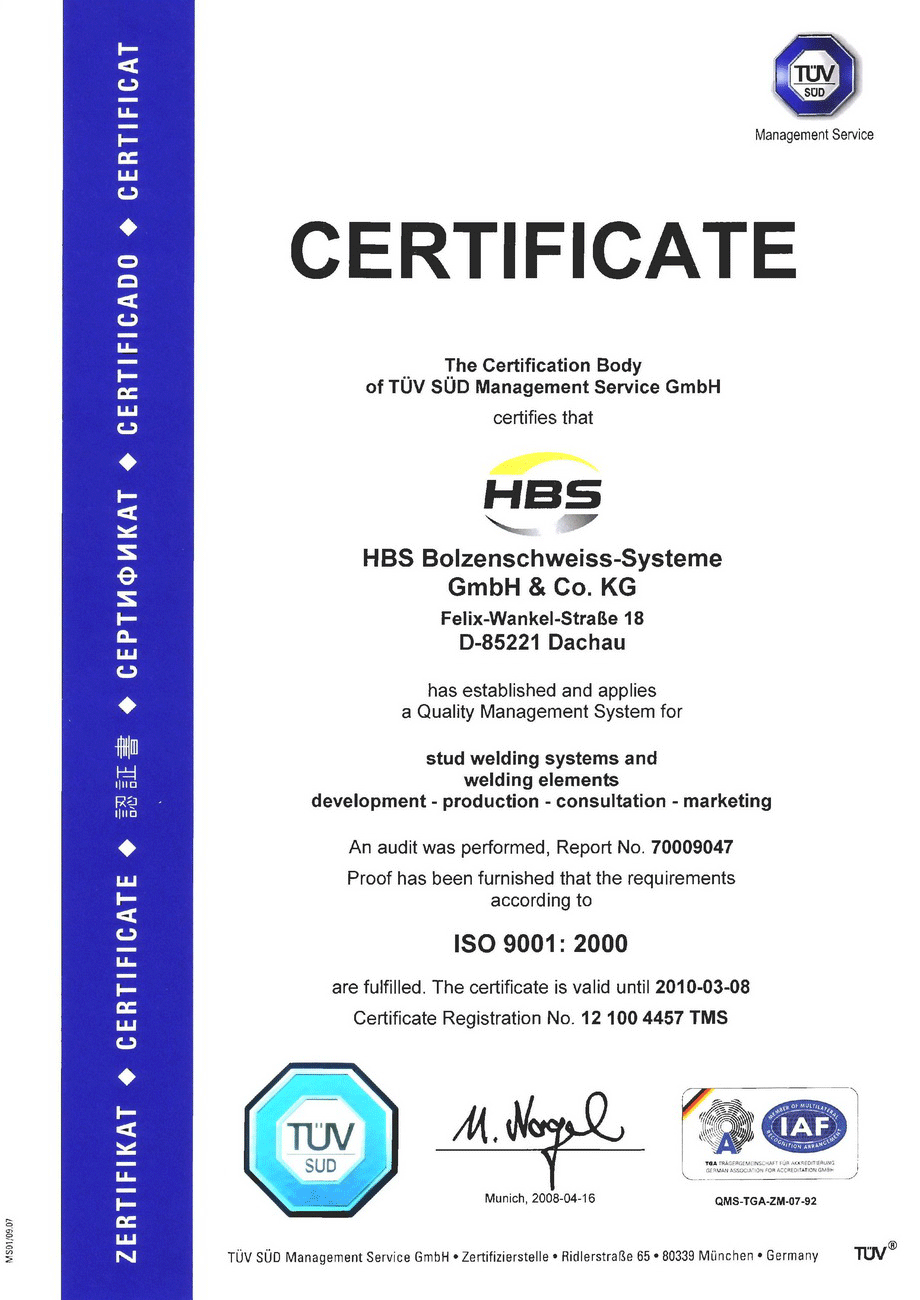

Сертификат
на Крепеж приварной и
приварное оборудование
HBS.
|
|
![Приварной крепеж - Шпилька приварная нерезьбовая](image/cd/privarnoi_krepej_shpilka.jpg)
приварной
крепеж -шпилька приварная |
ШПИЛЬКА приварная нерезьбовая
UT
Материал приварных шпилек нерезьбовых:
сталь с омеднением, нержавеющая сталь, алюминий, латунь.
Диаметр приварных шпилек нерезьбовых: D3 - D8.
Длина шпильки
безрезьбовой: 6 мм - 50 мм. |
Каталог
приварного крепежа CD для приварки
конденсаторной сваркой
PDF-файл |
|
![Приварной крепеж - Втулка приварная резьбовая](image/cd/privarnoj-krepezh-vtulka.jpg)
приварной
крепеж - втулка приварная |
ВТУЛКА приварная резьбовая
IT
Материал приварных втулок резьбовых:сталь с омеднением, нержавеющая сталь, алюминий.
Резьба приварных втулок М3 - М5.
Длина втулок: 6 мм
-
30 мм. |
Оборудование для приварки
крепежа конденсаторным разрядом (CD)
|
|
![Сварочные аппараты для конденсаторной сварки](image/cd/cd1501.jpg)
Аппараты конденсаторной сварки
- HBS,
NOMARK |
|
![приварной крепеж - клемма заземления приварная однолепестковая](image/cd/privarnoi_krepej_kontakt.jpg)
приварной
крепеж - контакт заземления приварной |
КОНТАКТ заземления однолепестковый
Материал приварных контактов заземления:
сталь с
омеднением, нержавеющая сталь, алюминий. |
![приварной крепеж - клемма заземления приварная двухлепестковая](image/cd/privarnoi_krepej_shpilka_kontakt2.jpg)
приварной
крепеж - контакт заземления приварной |
КОНТАКТ заземления двухлепестковый
Материал приварных контактов заземления:
сталь с
омеднением, нержавеющая сталь, алюминий. |
![Сварочные пистолеты для конденсаторной сварки](image/cd/p-c08.jpg)
Пистолеты для приварки шпилек -
HBS,
NOMARK
|
|
|
|
|
|
![гайка приварная DIN 928](image/cd/priv928.jpg)
приварной
крепеж - гайка приварная |
Приварная ГАЙКА
DIN 928 квадратная
Материал приварной гайки: стальная без
покрытия, оцинкованная, омедненная, нержавеющая сталь.
Размеры М4-М10.
Гайка приваривается
обычной контактной сваркой. |
Аксессуары для
конденсаторной сварки![Цанга для сварочного пистолета](image/cd/canga.jpg)
|
|
|
Зажимы - цанги для фиксации привариваемого
крепежа в сварочном пистолете.
Цанги для
приварки
крепежа от М3 до М10.
Для точной разметки
при приварке крепежа предлагается специальный керн
![](image/cd/kern.jpg)
Силиконовые
колпачки для приварного
крепежа
Колпачки из силиконового
каучука используются для защиты важных частей приварного
крепежа (резьбовых приварных шпилек, гвоздей, скоб и
т.п.) во время окраски, нанесения порошкового покрытия и
тепловой обработки.
Они выдерживают длительные воздействия повышенной
температуры до 210°С и кратковременные до 300°С.
Длина колпачков: для резьбы М3 – М6 - 10 мм, для резьбы
М8 - 20 мм |
|
Технология приварки крепежа
конденсаторным разрядом CD
|
![оборудование для приварки метизов конденсаторной сваркой](image/cd/priv004.jpg) |
Конденсаторная сварка
крепежа - один из вариантов сварки с использованием запасённой
энергии. Энергия для приварки метизов накапливается в конденсаторной
батареи при ее зарядке от источника постоянного напряжения
(выпрямителя), а затем в процессе разряда преобразуется в теплоту,
используемую для сварки. Технологический процесс конденсаторной
сварки
основана на электрическом разряде через выступающий кончик основания
приварного крепежа, за счет энергии, накопленной в конденсаторной
батарее большой емкости. Приварка крепежа происходит почти мгновенно
- время сварочного разряда составляет 2-5 тысячных доли секунды.
Выступающий
кончик привариваемого крепежа плавится и
испаряется, крепежный элемент вдавливается в образовавшийся под ним
расплав пружиной сварочного пистолета. Ионы металла (кончика метиза)
заполняют зазор между фланцем приварного крепежа и
поверхностью заготовки. В процессе сварочного конденсаторного
разряда создается ограниченное количество теплоты и обеспечивается
небольшая глубина проплавления, что позволяет приваривать крепеж:
шпильки резьбовые, шпильки не резьбовые, втулки резьбовые, контакты
заземления к очень тонким материалам или материалам с покрытиями.
При применении конденсаторной сварки приварной крепеж крепится
быстро и прочно к тонколистовому металлу толщиной от 0,6 мм без

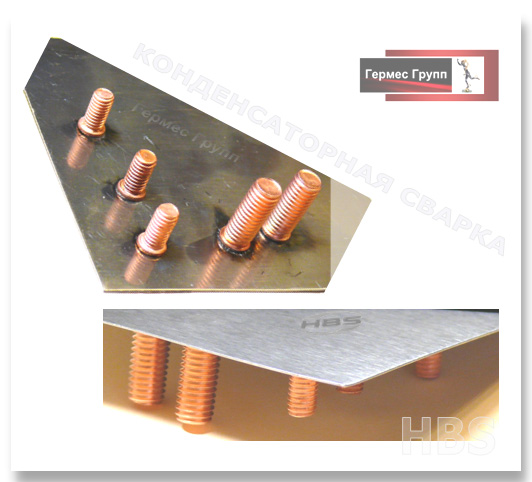

прожогов и видимых повреждений листа с обратной стороны. На
фото представлен результат приварки резьбовых шпилек к тонкой
пластине даже толщиной 0,5 мм, где нет следов от приварного крепежа
с противоположной стороны листа металла. Возможна приварка шпилек к
нержавеющей стали, алюминию, оцинкованному железу, чёрной стали.
Процесс контактно-конденсаторной сварки полностью автоматизирован и
не требует специальной квалификации персонала для работы со
сварочным
аппаратом
конденсаторной сварки
CD
и
сварочным пистолетом. Большой выбор
типоразмеров приварного крепежа позволяет решать различные
инженерно-технические задачи при массовом производстве изделий. |
|
Основные преимущества
приварки крепежа конденсаторной сваркой CD
![приварка шпилек, приварка крепежа](image/cd/priv018.jpg)
Высокая прочность соединения привариваемого крепежа.
Отсутствие следов сварки крепежа с обратной стороны изделия.
Возможность приварки крепежа к тонкому металлу от 0,6 мм.
Минимальная деформация благодаря очень короткому времени сварки
доли
секунд.
Для приварного крепежа достаточно иметь доступ только с одной
стороны
изделия.
Высокая производительность для массового производства.
Возможность приварки соответствующих метизов к различным
металлам:
сталь, нержавеющая сталь, латунь,
алюминий.
Низкая стоимость стандартного приварного крепежа и постоянное
наличие
ходовых
типоразмеров на складе. |
|
|
